瞬時壓力變化/水錘數據記錄儀
瞬時壓力變化/水錘數據記錄儀
PressureTransient是一款專業數據記錄儀,可以監測壓力水管系統內的快速壓力變化(如水錘)。這款儀器只提供便攜式版本。
PressureTransient記錄儀完全防水,潛水級,電池驅動,至少在五年內不需要維護。
它內置了大容量內存并有快速記錄的能力已保證記錄您需要的數據
壓力出現瞬間峰值是爆管的主要原因,會導致修理支出、供水流失和供水中斷。常規的記錄儀記錄速度不夠塊,所以不能察覺這些轉瞬即逝的壓力變化。PressureTransient記錄儀最快可每秒記錄25次。
PressureTransient記錄儀非常適合監測水泵、減壓閥和管道系統內的其它閥門所產生的壓力波。PressureTransient記錄儀配備一路輸入,用來連接外部壓力變送傳感器。還可以針對特殊應用,提供備用壓力變送傳感器。
外部壓力傳感器最好位于記錄儀10米范圍內。
HWM的所有數據記錄儀和控制器,都與Windows™Radlog兼容,后者是數據趨勢記錄、報告、分析和存檔的工業標準。專用的“TransientView”分析軟件能夠將觀察到某一個采樣信號。
產品特性
■大容量內存,最多8百萬個數據,根據采樣率和壓力變化而決定;
■快速記錄能力,最快每秒25次記錄,理想地監測快速變化;
■測量水錘的專業記錄儀;
■完全潛水級;
■5年內無需維修;
■5年電池壽命;
■便攜式。
■提供專門的軟件以保證詳細的分析。
查看更多
|
|
|
遠傳通訊模塊MultiLoggGPRS
MultiLogLX數據記錄儀
MultiLogLX™是一款中程數據記錄儀,配備一或兩路數字流量輸入,并有一個內部壓力傳感器選項。出廠配置包括一個4芯軍用輸入接頭,既可以用于一路雙向數字流量輸入,也可以用于兩路單向數字流量輸入,以監測管道內的流量。
先進的短信數據壓縮技術,可以每天通過短信,從兩路信道下載15分鐘采樣率的記錄。
短信遙測功能能夠成功地在信號強度較差的地點工作,而更為先進的“GSM數據”通訊都難以做到這一點。
典型應用
分區監測
MultiLogLX™非常適合監測流量和/或壓力,對需求、泄漏和達標情況進行評估。
與Atplas儀器盒兼容
MultiLogLX™可以安裝在非常淺的Atplas儀器盒內,既可以通過凸緣固定在盒頂附近,也可以通過旋轉機身安裝在盒底。
重要客戶服務
MultiLogLX™可以確保服務質量,向重要客戶提供數據,包括實時遙測功能鏈接。
產品特性
■2路輸入壓縮為一條每日發送的短信(使用固定的15分鐘采樣率);
■GPRS選項,通過email發送數據;
■內置天線,實現小巧造型;
■外接天線選項,提高信號強度;
■5年電池壽命;
■適用于“簧片開關式”傳感器;
■雙向數字流量輸入;
■記憶48,720條讀數;
■本地數據下載,通過紅外線接口輸入筆記本電腦、PC或PDA;
■堅固的ABS模制塑料機箱;
■全封閉和潛水級,IP68
查看更多
|
|
|
多探頭相關儀SoundSensi
最新的Soundsens“i”系統包括相關記錄儀和最新版本的軟件,以提高現場作業的效果、多面性和速度,無需計算機即可設置和下載。
如果需要的話,操作器可以不通過PC而直接設置和下載數據。設備能夠存儲多達一周的檢查數據,然后再下載到計算機,從而使工作方式更加靈活。記錄儀通過紅外線,而由于不需要物理連接,布置和下載的速度都大大提高。
可以將幾箱記錄儀連接在一起,以進行同時程序設置,并從所有記錄儀下載數據。這種做法,加上通過USB接口與計算機通訊,使檢漏工作速度更快,效率更高。
SoundSens“i”有通常為五年的電池壽命,有背光的LCD顯示屏和簡易的按鍵接口,因此可隨時在白天和夜晚使用。
產品優勢
◆基于定位和精確定位于一體,只需一次測試就可完成區域泄露普查和漏點精確定位
◆由于具有測管道聲速功能,從而不需要知道管材、管徑,也可精確定位
◆可自動生成模擬管網圖,自動發現漏點,并標定在管網圖上
◆檢漏面積可靈活確定,從一段管道到大面積管網檢測均適用
◆由于強大的軟件支持,可反復驗證檢測結果
◆測試時間不受限制(從10秒~3小時可選),可在白天或夜間測試,避免了其他產品只能在夜間測試的局限性
◆根據記錄探測的漏水聲數據進行自動濾波
◆與所有記錄儀同時通訊,實現快速記錄設置,由于記錄儀與主機采用紅外通訊,主機與電腦采用USB通訊,從而使數據下載更快
SoundSens“i”軟件功能
◆Soundsens“i”軟件包是由一些特殊應用模塊組成的,該軟件可用來設置、查詢、觀察多點相關的過程
◆使用Windows圖標進行通訊、編程、存儲數據和畫管網圖
◆對所有記錄儀自動進行相關分析,以發現漏點
◆帶有抑制干擾噪音的高級信號處理過程
◆高分辨率彩色圖像包括:
a:管網圖及漏點顯示b:原始數據的聲音重放及顯示c:頻率頻譜顯示d:相關分析及定位顯示e:時間延時顯示
操作步驟
1、放置相關記錄儀:操作者把記錄儀放在閥門或消火栓上即可。記錄儀的采樣時間可設置為10秒、20秒…2分鐘,記錄次數可設置1、2…9次。記錄儀在預定時間自動記錄噪聲信號。
2、組合搜索:把記錄儀放回儀器箱后,下載數據到計算機。首先點擊管網圖標,自動建立模擬管網圖,然后用組合搜索模式進行相關分析,可得到漏水點的分布情況。
3、輸入管網屬性:輸入管網參數,如管材、管徑及管長。該管網圖可由操作者自己畫出
4、相關定位:對標出的漏點進行再次相關分析,可得到精確的漏點位置。這樣所有漏點可在辦公室進行精確定位。
記錄儀
◆傳感器:內置高性能電壓縮式加速度傳感器
◆數據通訊:紅外接口進行數字信號傳輸
◆內存:記錄650,000條讀數(根據要求可將內存擴展至1,350,000條讀數)可以對單項測量進行預設,使之成為包含32條獨立記錄的系列
◆記錄開始:在設定時間或設置等待時間
◆電池:內置密封的非充電電池,在正常條件下可使用5年
◆加速范圍:10μg—50mg
◆外殼:壓鑄鋁外殼,外漆聚粉
◆保護:IP68完全防水,可放置至少3米深水中
◆采樣:一次編程可采樣1-9個獨立記錄
◆時鐘:24小時實時時鐘和日期顯示
◆頻率范圍:0-5000HZ
◆信號分辨:12Bit,A/D轉換器
◆靈敏度:58V/g
◆陷波器:50/60HZ
◆分辨率:0.066μg
◆尺寸:160mm*Φ55mm
◆工作溫度:-10℃~50℃
主機和儀器箱
◆儀器箱:帶有手柄的鋁箱
◆儀器箱數:1個到16個,可串聯使用
◆電源:內置可充電電池,12VDC
◆波特率:115000波特,帶數據壓縮
◆通訊口:USB,用于主機與PC機通訊
◆工作溫度:-10℃~50℃
◆重量:5Kg(4個)
◆尺寸:370mm×240mm×250mm
查看更多
|
|
|
以色列伯爾梅特BERMAD水錘消除閥(波動預止閥)
735-M型水錘消除閥是一款液壓驅動的隔膜式水力控制閥,以旁通閥形式安裝。該款閥門可感應系統壓力,在突然停泵導致的管網壓力大幅下降時開啟。預先開啟的閥門可排泄高壓波動,從而消除管網水錘。
735-M型閥門可較快關閉,關閉時平衡穩定,防止出現水錘,關閉后密封嚴實滴水不漏。
該款閥門還具有釋放過量系統壓力的功能。
產品特性和優點
□消除水錘,故障時開啟
可代替消除水錘的氣壓罐
□極少需要維護
□占用空間小
□投資成本及維護成本低
□在高壓應用場合時更能體現成本優勢
□獨立操作
系統壓力驅動
□無需電動機
□長期使用仍然密封嚴實滴水不漏
□可調式液壓驅動
□閥門關閉平穩,無水錘現象
雙腔式設計
□隔膜受到良好保護
在線維護,維修方便
全通徑設計,閥口無阻隔,具有出色的可靠性
平衡式受力的閥盤,過流量大
典型應用(更多應用場合,請參閱說明書)
該系統中,水泵組通過支管向干管供水。735-M型閥門具備以下功能:
突然停電時消除水錘
切換工作泵而不產生水錘
根據導閥設置值平穩關閉
查看更多
|
|
|
壓力管理系統
壓力控制是一種最簡單的,而且立即見效的減少漏損的方法。然而在沒有電子控制的時候,減壓閥必須被設定為在“最不利”,最大流量的情況下,確保網路中關鍵點(通常是最高程點)的最小壓力。在較低流量的時候,這種設定會使壓力高于所需壓力。使用減壓閥控制器的動態壓力控制可在需求改變的情況下優化壓力。
ControlMate-FM允許對一個區域的入口壓力進行連續調整到任何所需的數值,這些數值由控制器根據該區域的實際需求(流量模塊化),或根據預設的一天中的時段,進行智能化計算。
ControlMate可以可靠地安全地控制減壓閥的出口壓力。
產品特性
■最大限度提高節水潛力;
■提升客戶服務水平;
■連續可變的出口壓力分析;
■消除對系統的壓力“沖擊”-降低爆管頻率;
■出口壓力能夠遠程設置-無需現場設置;
■根據需求或時間(如夏季/冬季)優化設置;
■內置脈沖裝置故障(零流量)探測和自動響應;
■易于控制的模塊化構造;
■與液壓啟動器全面兼容;
■提供GSM/短信通訊;
■無需外部電源。內部電池供電,期望工作壽命超過5年。
壓力管理前:
壓力管理后:
查看更多
|
|
|
相關儀TouchPro代表漏損定位技術的突破性進展,此產品的特點是從對漏損噪聲的采樣、處理到優化相關結果、性能都得到了極大的提高,特別是在最困難的檢漏環境下。TouchPro能夠在傳統困難的條件下得到最佳的效果,例如塑料管和大口徑管道。
易用性
TouchPro使用高可見度的全彩VGA觸摸屏,改善了數據輸入和圖形顯示質量。靈敏的操作界面使用戶能夠自如的輕快的按鍵,且步驟化的按鍵系統設計能夠引導用戶流暢地完成相關的過程。
高性能指標
TouchPro使用的大屏可以清晰的顯示相關的結果和相關過程需要的輔助信息,另外,創新性的高對比度模式即使在陽光下也能獲得不錯的可見度。
獨有的自動智能濾波優化系統(AFIS)能夠自動地對整個頻段的的噪聲數據做55段濾波組合,比較相關的結果優劣,自動優化濾波器,直到獲得最好的相關結果。重要的是,AFIS是對實時數據及儲存數據進行處理,并不是僅僅處理已經儲存的數據,最大程度避免相關過程中導致的錯誤。AFIS使傳統的依賴手動濾波和操作經驗成為過去,取而代之的是給予操作人員“專家型的”相關結果。
相關儀發射機集成了高性能遠距離無線電通信裝置,并且在發射機底部的磁鐵可以吸附在公共設施的金屬部分以確保使用安全。
堅固性
厚實的儀器箱不僅僅用來存放和保護各個組件,也允許主機和發射機通過一根單獨的電源線同時充電并顯示充電的狀態。充電時,不必解除傳感器,以最大程度的方便立即現場作業。
豪邁水管理公司利用多年來豐富的設計和制造相關儀技術,將為客戶提供超越同級、易用的相關儀產品。
全面升級電子處理單元
高性能遠距離無線傳輸
AFIS-自動智能濾波優化功能
高清晰全彩VGA觸摸屏
高度集成便攜式設計
一體化充電系統
高強度PC/ABS儀器箱
更快速準確的相關結果
非常容易使用
TouchPro–TechnicalSpecification
主機
發射機
可選1個或兩個發射機
可選濾波器
手動、FFT,三重濾波相關,以及根據管道數據默認設置。
發送頻率
符合本地法規
接口
充電,耳機,外置天線
分辨率
±0.1m
電池類型
可充電鋰電池,可更換
顯示
高清全彩VGA觸摸屏
電池壽命12小時
天線
外置
天線
外置天線
電池類型
可充電鋰電池,可更換
尺寸
長200mm寬135mm厚50mm
重量
0.87kg
電池壽命
12小時,可充電
防護等級
IP65
按鍵類型
觸摸屏界面
材料
高強度PC/ABS塑料
主要功能
增強的噪聲處理功能
改善傳輸系統,例如低強度、遠距離噪聲
水聽器接口
自動智能濾波優化功能(AFIS)
調查模式-預相關功能
聽音功能
頻率分析
峰值抑制
可自定義管材和聲速
靈敏的用戶接口
一體化充電
接口
軍工接口
傳感器
頻率范圍
d.c.-5000Hz,HighV/g
防護等級
IP68
接口
2m/3m/5m連接線帶軍工接口
水聽器
可選配
語言
多語言可選,中文
儀器箱
操作系統
MSWindows-CE嵌入式
打印機輸出
USB連接筆記本電腦
充電
一體化充電箱,自帶12V車用點煙器,可顯示充電狀態。
PCdownload
ViaPCsoftware,Windows-compatiblesoftware
尺寸
HeighttoTop:90mmWidth:250mm
Depth:180mm
重量
1.9kg
工作溫度
-15°Cto+50°C
防護等級
IP65
材料
高強度PC/ABS塑料
接口
MilitaryspecificationAmphenol-Type
診斷
開機自檢查自診斷
查看更多
|
|
|
英國豪邁管網水質監測儀
Athenea
Athenea是一個針對自來水供水管網的自主余氯分析儀。它提供了定期持續的監測,并通過GSM網絡自動遠傳發送數據,從而減少了所需的時間和消耗成本的現場“班點”測試。電化學余氯分析儀可以在供水管網中的特定點連續監測氯氣,而不需要外部供電,系統使用低功耗電子元件以優化電池壽命。
在Athenea中集成使用了先進的pH值和溫度監測設備,比其他只應用電化學技術的系統更準確。它也被配置為只需要最小的校準就可以長期可靠運行。該單元的校準可通過電腦上的一個易于使用的圖形界面來完成。
Athenea連接到HWM的MultiLog數據記錄儀,以提供GSM/SMS的通信能力。這使得在定期的現場斑點測試之間,用戶可以收到的劑量問題的早期報警,從而縮短反應時間。附加的遠傳選項可根據要求提供。
Athenea為IP68防水,并配備了軍工接頭,使它適用于機柜安
裝。
產品特性
■實現了在特定點的連續余氯監測,無外部供電要求■綜合pH值和溫度監測,提供了更準確的電化學技術。
■最小化標定需求,并保持長期可靠性。
■通過PC的易于使用的圖形標定接口。
■低功耗電子元件,優化的電池壽命。
■GSM/SMS通信。
■發送并生成數據和報警。
■開放的協議,可集成到任何SCADA系統。
■防護等級IP68。
查看更多
|
|
|

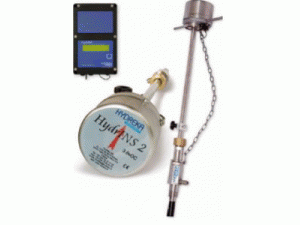

HydrINS2插入式電磁流量計
HydrINS2是一種安裝簡易成本利用效率高的流量計,可對分配管網和原水管道進行高精度的雙向流量測量。其結構堅固,防水,緊湊,并配有高精度電磁傳感器,集成的變送器提供多種遠程傳輸選項或簡單的累加器。
此多功能的設備在世界范圍內廣泛應用,可測管徑為100mm至2000mm及以上。通過壓力接管可暫時或永久性安裝,而不必中斷供水??蛇xBSP或NPT螺紋。
HydrINS2可用于整個配水管網,凈水池計量,濾水廠,泵站,灌溉,水管,分區和DMA的實施,夜間流量的監測和儀表測試。Winfluid軟件(PC或PDA)可使編程,下載和分析數據變得更簡易。該設備采用不銹鋼電極以提高測量精度,堅固的插入桿和防彈出保護鏈,鎖緊螺母和插入點夾標,以確保正確和安全的安裝。
新型的HydrINS2可配一個大屏幕的LCD液晶顯示,可現場讀出所有的即時流量。此設備由壽命很長的鋰電池供電(最長可達10年)或可由外部的直流供電。另可選報警、脈沖及兩路4-20mA輸出。
產品特性
■高成本效率的雙向流測量
■不影響運行的帶壓打孔安裝
■易于安裝和移動
■電池壽命長(根據設定選項不同可達4-10年)
■多樣性-可安裝在大范圍管徑上。
■高質量數字信號處理使得低流速時也可以精確測量(最低2cm/s的流速時精度為2mm/s)
■可選顯示單元,可安置在200米遠的位置查看流量和報警
■堅固耐用和防水(IP68)設計,維護標定簡單保證了長期精度
■很多測量選項
■以流量分析來確認測量點的精確度
■方便獲得夜間流量讀數以進行管網改進
■包含一個插口接頭進行壓力測量
■防水軍工接口
查看更多
|
|
|
產品介紹:
鉑馬Permalog®使供水公司能夠快速和高效地找到給水管網內的泄漏點。記錄儀布置在配水系統所在地,對泄漏情況進行持續不斷的監測。這些設備易于在管件上安裝,用強力磁鐵固定,用電池工作長達10年之久。一旦發現可能的泄漏,鉑馬Permalog®設備立即進入報警狀態,并發射出顯示“LEAK”(泄漏)狀況的無線電信號。鉑馬Permalog®技術的有效性,在世界上條件最差的地區,一次次得到了證明。記錄儀都經過浸沒測試,達到IP68標準,即便在被水淹沒的空間內也能夠工作。供水公司能夠自信而有效地對自己的配水系統進行全面監測,從而能夠快速減少泄漏,并將泄漏風險保持在很低的水平。
產品特性:
•靈活的布置選項-永久、半永久或檢查性布置(根據地區要求);
•對供水總管新出現的破裂做出快速反應,從而提高客戶服務質量;
•自動進行泄漏檢查,從而消除人為錯誤,并找出容易錯過的泄漏點;
•采用完全無創傷的方法,對客戶的供水系統不會產生有害影響;
•記錄儀可以快速布置,反復使用,不會影響周邊環境;
•電池更換成本低,堅固的結構易于以最小的維護量長期保持低泄漏水平。
•標準三年質保期
三種應用模式:
.LiftandShift(提取和更換)—便攜式探測方式;
.Patroller“DriveBy”(駕車巡檢)—使用Patroller(巡檢員)系統,將數據通過無線電發送給移動的巡檢車輛;
.PermaNet—數據通過無線電網絡或短信轉發儀,直接發送到公司計算機。
特點:
電池工作長達10年之久
IP68防護等級
物聯網應用遠程管理
技術參數:
技術規范Permalog+
尺寸(帶天線)取決于市場價格:使用的天線有各種不同尺寸
尺寸(不帶天線)到TNC頂端的高度
提供彎頭123mm;寬50mm
重量700克
電池種類鋰電池/可更換
電池壽命標準壽命5年,取決于工作模式
IP等級IP68
參數允許用戶自行設置
典型應用:
2008年北京奧運會供水安全預警系統
2010年上海世博會世博園區供水樓損檢測物聯網系統
2010年廣州亞運會供水安全預警系統
查看更多
|
|
|
Lmic是一款易于使用、低成本的電子偵聽棒,與地面聽筒組合,非常適合一般性泄漏聲探測作業,還可以安裝三角架(用作地面聽筒),或探桿(用于管件或柔軟地面內的聲音探測)??刂破鳛槭殖质?,采用“板機”式操作,并配備音量/靈敏度控制滾輪。LED指示工作和電池狀態。這款輕型而經濟的設備,可以通過聽音的方式,從地面上確定地下泄漏的位置,對管件進行聲音探測,或穿透柔軟地面進行泄漏點偵聽,并進行傳統的聲波檢查。
新型的Lmic“i“通過在桿和握柄之間增加丙酮層來提供額外的電子隔離,也為聽音桿增加絕緣層來提供額外的保護。Lmic配備手持控制器、聽筒及電纜和三角架、2個探桿、交流電源適配器、頭戴式耳機、手提袋和使用手冊。Lmic”i”除了提供上述設備,另外還有丙酮隔離塊和兩個探桿的絕緣層。
警告:Lmic只用于水管。HWM不能保證對電子震動的完全保護。盡管Lmic”i”提供的額外的保護,操作員也必須在操作過程中注意安全。電子泄漏聽音系統
主要優勢
■輕型手持設備;
■低成本;
■優異的聲波性能-類似于使用寬
帶濾波器的Gmic;
■簡單的“板機”式操作;
■多功用-地面聽筒和手持探桿配
置;
■軍用接頭;
■充電電池,每次充電后可長期工作。
■額外的電子震動保護(僅限Lmic“i”)
圖中為帶有附加保護的Lmic”I”。
設計用戶友好清晰的聲音
便攜
查看更多
|
|
|
主要優勢
■成本非常低
■應用簡單
■很好的便攜性
■堅固耐磨的設計
材料:
鍍鉻軟鋼
長度:
兩段或三段(用戶可選),連接在一起時長度為1米或1.5米
聽筒部分:
在共鳴腔內機械式放大信號
查看更多
|
|
|
Xmic
地面聽漏系統
Xmic是一款先進而易于使用的地面聽筒系統。最新的聲波和放大技術確保優異的音質,同時還有一系列技術特點幫助進行有效而準確的現場泄漏定位。
多功能顯示屏
Xmic配備一個大型背光多功能顯示屏:
■“模擬”式移動儀表可以快速顯示音量走勢
■數字音量顯示,提供精確指示
■濾波器選擇范圍(如下)
■電池電量
最低音量摹擬估測(MLP)
確定潛在泄漏區域后,MLP協助操作人員對泄漏點位置進行精確定位:
■只需按動按鈕,MLP即開始復查過去3秒內的讀數,并記憶最低音量。
■這一最低音量代表持續的背景(泄漏)音響。
■隨著傳感器的移動,可以進行一系列讀數。
■對這些讀數進行數字和圖形顯示,以清楚地精確定位泄漏位置。
自動和手動濾波
■設備打開時,檢查工作開始,操作人員可以選擇金屬或塑料濾波器;Xmic根據管材自動設置相應的濾波器。
■為進一步抑制背景噪音,對泄漏點進行定位,可以進行手動濾波,使濾波器通帶處于濾波器范圍內的任何位置。
■選擇的通帶以圖形方式顯示。
產品特性
■高質量聲音;
■自動手動濾波;
■大型多功能顯示屏;
■MLP–最低音量摹擬估測;
■易于使用;
■經久耐用的充電電池。
查看更多
|
|
|

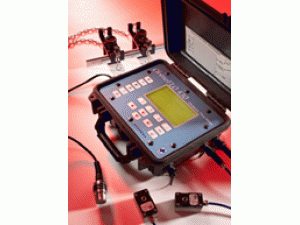

MainstreamIV
便攜式超聲波面積速度流量計
MainstreamIV超聲波速度面積流量計,可以對露天水道和不滿的管道提供準確的流量測算,使它成為理想的水監測解決方案。這款設備可以進行多種應用,包括排水監測、廢水處理、工業流量測算、灌溉渠、河流/溪水流量測算和配水。它使用速度面積法,對液流進行連續或定時采樣測量。它適合于所有水類,從清水到未凈化污水,渠深從150mm至3米。它還適用于任何含有氣泡或懸浮固體的液體,無論數量多面微小。
使用正在申請專利的相相關處理技術,對來自探頭的信號進行分析;這種技術只接受含有驗證速度信息的信號。高質量信號可以確定測量的完整性,而水位則通過水下壓力發射器或超聲波傳感器進行測量。通過水位測量,和存儲的管道或渠道截面說明,推導出流動截面積。流速乘以流動截面積,得出流速,進行整合后得出總計排量。
數據在大型字符液晶顯示屏上顯示。設備由充電電池供電,能夠存儲約250,000條測量數據,相當于以2分鐘間隔讀取的六個多月的數據。它還配備選購的建成調制解調器,能夠連接互聯網。產品價格合理,易于安裝。MainstreamIV是高質量環境監測的理想解決方案,確保精確、可靠和方便的工作。
產品特性
■快速安裝-無需導流壩或水槽;
■雙向流量測算,適用于10mm/s到5m/s的正反流速;
■流線化的速度探頭可以消除污垢,并減少水流干擾;
■高靈敏度使應用擴展到“清潔”水;
■功能強大、易于使用的WinfluidPC軟件水流量計可以方便地投入使用;
■精密的超聲波處理可以排除干擾信號;
■超聲波信號質量監測保證測量的完整性;
■高容量數據記錄儀可以長期記錄水位、速度和流速;
■光電隔離開關輸出報警和控制;
■選購調制解調器用于撥號上網和互聯網連接。
查看更多
|
|
|
P350輕便式爬行管道檢測系統
產品信息:
P350輕便式爬行管道檢測系統是管道檢測行業最先進、最完整的輕便爬行車系統。為檢測行業提供了真正的便攜式爬行車系統。它具有推桿系統的簡潔和便攜,同時還具有復雜、昂貴爬行車系統的功能和性能,爬行車為黃銅和不銹鋼結構,可在100米深的水下工作,能滿足任何檢測環境下的檢測。P350系統采用強大的數字視頻平臺,配有超亮度LED和高清晰度攝像頭。系統支持三款可替換高清晰度攝像頭。靈活的數字數據傳輸P350采用先進的數字平臺,通過USB2.0可將閃存卡上的數據上載到電腦。
特點:
靈活性:(P350輕便爬行車為模塊系統,所有部件都可以替換)
根據需要定制系統:
選擇手動和獨立的電動線纜盤系統
選擇線纜長度和爬行器規格
選擇各種高清晰度攝像頭(固定的、水平和俯仰拍攝、水平和俯仰拍攝,并帶10X光學變焦),每一款都采用最新一代LED技術。
選擇各種尺寸的車輪、車胎和附件
P350控制器和P330+系統完全匹配
實用性:
P350是本著連續工作和維護方便的原則而設計生產的。爬行車檢修方便快捷。電動電纜盤采用抽取式電纜鼓和線盤,可在車間和現場更換。線纜終端連接工具可輕松、方便地更換和修補線纜。350是一個經濟實惠、靈活方便的管道檢測整體解決方案,是行業中的首選系統。
多功能性:
輕巧的P350輕便爬行車系統可裝在汽車后備箱內,也可安裝在面包車和皮卡上,也可在工地現場推走?,F(xiàn)場安裝快捷,可立刻進行檢測工作。系統的設計完全可滿足各種檢測需要。用戶可選擇經濟實惠且實用的手動線纜盤或全自動電纜盤,線纜長達250米。系統有三種攝像鏡頭、兩個規格的爬行器,供用戶選擇。
P350輕便爬行器系統技術指標:
環境:IP53(地面設備);IP68到100米(爬行器和攝像頭)
溫度:(存放)-20–80°C
溫度:(工作)-10–50°C
查看更多
|
|
|
匹龐P340flexiprobe™:先進的高檔柔性推桿系統
發表日期:11July2011
匹龐宣布推出全新P340flexiprobe™推桿視頻檢測系統,配有USB驅動器和全新超結實1”(25mm)和2”(50mm)高清晰度攝像頭。系列中還包括全新超級柔性管道工系統,可穿越彎管和彎頭。P340柔性推桿系統的核心是結實耐用、防風雨的USB控制器,單鍵操作便可錄制高質量數字視頻或圖片,并在超量度8”TFT屏幕顯示。先進的數字技術能在錄制中進行縮放,平移和旋轉圖像。任何時候都可拍攝照片。
USB和CF閃存卡數據存貯
P340USB控制器完全支持常用的USB存儲器,用來記錄、存儲或復制視頻、照片以及評語。同時系統還和可使用閃存卡,連接到電腦直接傳輸數據,無須讀卡器。
攝像頭耐用、圖像質量超越
P340柔性推桿系統有兩種超結實、高清晰度攝像頭可選,外部為303不銹鋼,可承受11bar的壓力–相當于水下100米。
1”(25mm)和2”(50mm)攝像頭都配有聚焦鏡頭、大大改進的視頻清晰度和最新一代的超量度白色LED,圖像清晰完美。2”(50mm)攝像頭有自動水平功能,在檢測中保持圖像為直立位置。
全新管道工系統
匹龐研發設計的管道工系統主要用于污水管道中,可穿越50毫米的彎管和32毫米的彎頭。內置的探頭可定位攝像頭的位置,30米線纜盤是監測小管徑的理想工具。
檢測效率更高
P340USB控制器自動按客戶、現場和項目組織工作–編寫報告和回放視頻和圖片直接明了。可使用P340USB報告編寫系統快速現場填寫報告,同時還生成SEWER.DAT報告文件,無須連接到電腦。
管理數據并生成報告
Flexisight™管理軟件容許導入、存儲并管理數字檢測數據,是理想的電腦伙伴。
報告可包含公司標志、管道圖形、描述,以及顏色代碼標志。
模塊式系統設計–適應于大部分檢測需要
P340柔性推桿根據檢測需求選擇系統。有五種不同的線纜盤可選-從超柔軟的30米超柔性管道工用P341線纜盤到150米的超硬長距離P343線纜盤。
1”(25mm)或2”(50mm)超耐用攝像頭可安裝在各種線纜盤上,一系列探頭、滑輪、毛刷等附件使系統成為完整的套裝,可檢測直徑達230毫米的管道。
緊湊的線纜盤設計,攜帶方便,運輸中安全。
P340柔性推桿系列有多種系統可選,價格合理。
查看更多
|
|
|

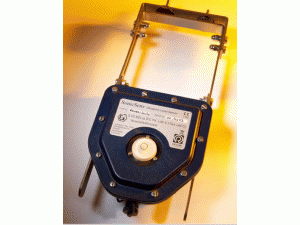

SonicSens
HWM的超聲波液位計水位或流量傳感器,非常適于遠程水位監測應用。這款傳感器的低功耗特點,使它能夠由電池供電,電池壽命長達5年,減少昂貴的現場勘查和現場安裝外部供電設施(如用在市政排水馬路管道直接裝在地下,易于安裝無工程施工成本)。
提供四種系統提供四種模式以適應不同安裝需求和覆蓋網絡。
非ATEX電纜連接
ATEX電纜連接配安全柵
ATEX無線電連接至ATEX區域外的記錄儀
傳感器和記錄儀都是ATEX級的,因此可全部安裝在地下
這款超聲波傳感器連接到MultiLog數據記錄儀,后者可以配備本地或遙測功能通訊。標準電話線(PSTN)或蜂窩式蜂窩式(GSM)通訊版本可以進行配置,向公司PC或移動電話/尋呼機提供數據和報警,以便進行調查和采取措施。
典型應用
明渠水道流量或水位監測
這款非接觸式超聲波傳感器,非常適合監測河流和露天水道中的水位,包括許多溢流應用。
合流制污水溢流(CSO)監測,市政排水,雨水防洪監測
歐洲立法規定需進行合流制污水溢流監測??蔀镃SO應用或其他可能出現可燃氣體的危險區提供本安系統。特別設計用于市政排水和雨水系統監測用于防洪預警及監控,河流,雨水及市政系統聯合預警。
蓄水池水位監測
這款超聲波傳感器很容易進行安裝,用來監測蓄水池水位。蜂窩式遙測功能版本還可以從公司進行監測,并且易于轉移到另一個場地進行檢查類應用。
控制系統
這款超聲波傳感器能夠使用標準的電話線,或蜂窩式電話網,遠距離控制上游其它處理廠。
產品特性
■2分鐘采樣率時電池壽命長達5年;
■智能傳感器,有自我診斷功能,并在回波損耗時進行報警輸出;
■通過GSM、短信、GPRS、無線電和衛星進行通訊;
■菊花鏈式連接多達16傳感器,數據傳輸距離超過3.2公里;
■ATEXZone0標準防爆環境。
■可變死區或空白距離;
■范圍可調整;
■AIR自動抗干擾(變化率);
■回波損耗報警。
查看更多
|
|
|
3M釘型電子標識器
產品信息
•高密度聚乙烯材料封裝,耐化學腐蝕
•直徑2厘米,長度7.6厘米
•豎直地面安裝于鉆孔,無需開挖路面
•最大可被探測深度為0.6米
•建議與被標識物最小垂直距離5厘米
•具有全球唯一的序列號,能夠存儲被標識物相關信息(可選)
•按國際標準,使用不同顏色(7種)和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃氣
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃氣
凈重
(公斤)
包裝重量
(公斤)
包裝規格
(個/箱)
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
|
|
3MDynatel碟型電子標識器
產品信息
•高密度聚乙烯材料封裝,耐化學腐蝕
•外徑10厘米,厚度1.8厘米
•最大可被探測深度為1.5米
•建議與被標識物最小間距10厘米
•具有全球唯一的序列號,能夠存儲被標識物相關信息(可選)
•按國際標準,使用不同顏色(7種)和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃氣
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃氣
凈重(公斤)
包裝重量(公斤)
包裝規格(個/箱)
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型
號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
|
|
3MDynatel球形電子標識器
產品信息
•高密度聚乙烯材料封裝,耐化學腐蝕
•球體外徑10厘米,球形設計使其抗壓性良好
•專利的自水平設計使其安裝方便,無需考慮安裝方向性
•最大可被探測深度為1.5米
•建議與被標識物最小間距10厘米(從球心起)
•具有全球唯一的序列號,能夠存儲被標識物相關信息(可選)
•按國際標準,使用不同顏色(7種)和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃氣
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃氣
凈重
(公斤)
包裝重量
(公斤)
包裝規格
(個/箱)
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
|
|
3MDynatel全程(盾型)電子標識器
產品信息
•高密度聚乙烯材料封裝,耐化學腐蝕
•直徑38厘米,厚度1.7厘米
•盾型設計保護管線受外力破壞
•最大可被探測深度為2.4米
•建議與被標識物最小間距15厘米
•具有全球唯一的序列號,能夠存儲被標識物相關信息(可選)
•按國際標準,使用不同顏色(7種)和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃氣
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃氣
凈重
(公斤)
包裝重量
(公斤)
包裝規格
(個/箱)
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
|
|
CAT4&Genny4系列
產品信息:
C.A.T4和Genny4系列產品代表了雷迪公司開發的并被廣泛使用的最新一代避線工具。該產品可確保操作人員工作效率更高、更安全,并且可以讓C.A.T4和Genny4的團隊管理工作更為高效。也是專為開挖施工過程中避開地下線纜和管道設計的專用產品,可降低員工受傷和公共設施損壞的風險。
特點:
1.更大的探測范圍,更快的探測速度C.A.T4避線模式(AvoidanceMode™)可以讓操作人員對預定開挖區域的電力、無線電及Genny信號進行探測,通過一次掃描便可對目標物體進行精確定位。新型Genny4,具有新的集成式邏輯功能,可提供一級的同步雙頻信號輸出。除了常規的33kHz通用定位信號外,Genny4還發射出第二種頻率的信號,專用于諸如電信、街道照明用微小直徑線纜及地釬的定位。對于微弱信號的定位,新型電源升壓(PowerBoost)功能可以讓定位信號傳播的更遠、更深,更容易探測目標物的輪廓。
2.更大的探測范圍,更快的探測速度
3.開挖更為安全
4.穿透報警(StrikeAlert™)功能
5.數據收集
6.動態過載保護(DynamicOverloadProtection)
7.避線模式(AvoidanceMode™)
8.eCert™
9.SWING™
10.服務到期指示器和CALSafe™
11.帶背光的高清顯示屏
12.C.A.T管理器™軟件
13.Genny4信號增強功能
查看更多
|
|
|
RD1000便攜式探地雷達系統
產品信息:
RD1000™使用現代雷達技術,可為用戶實時顯示出包含地下管線埋深和位置的剖面圖像,是定位和開挖行業的理想工具。和傳統的管線儀相比,優點是它可以直觀探測各種管道,包括塑料管道。它使用防水材料,結構結實,可在任何地形環境中輕松使用。RD1000™只有一個包裝箱,重量不到23公斤,只需兩分鐘就可安裝使用,拆裝容易,便于運輸。模塊式設計,維護、維修方便。定位性能優越,強大的數字信息處理系統可實時、清楚地顯示地下剖面圖。數碼顏色和數字增益控制最大限度地提高了定位質量,先進的數字濾波可濾除干擾信號,從而大大提高了定位準確度。操作簡單,LCD顯示屏配有直觀的鍵盤和菜單系統,為操作人員提供各種應用功能。只需向后拉動雷達車,便可進行定位。定位模式下可抓拍到地下實時剖面圖,光標顯示底下管道的深度和位置。采用單鍵式錄制模式。圖像存儲在閃存卡上,同時閃存卡接口還可讓用戶進行固件升級。
特點:
顯示單元:高亮度、超大尺寸屏幕、直觀單鍵觸摸控制
符合人機工程學原理的把手:握把舒適、平衡性強、移動輕松
電池:便攜、防風雨結構,更換方便
傳感器箱:輕便的外殼內裝有強大的電磁波收發器和數字處理器
全能車輪:靈活、結實,可在任何地面上輕松操作
RD1000技術規格:
屏幕:7.25.彩色LCD
存儲:閃寸卡用于存儲抓拍圖像和軟件升級
尺寸:97厘米x110厘米x70厘米
重量:23公斤
查看更多
|
|
|
PCM+管道防腐層檢測儀
產品介紹:
PCM+管道防腐層檢測儀可以識別管道各種短路故障和管道的各種保護層故障。使用PCM+管道電流測繪系統對埋地管道進行檢測,能在非開挖狀況下,實現對埋地管道的外防腐層的破壞情況進行定性、評估,并能對管道進行精確定位、測深,解決了以前在非開挖狀況下無法檢驗的難題,該檢測技術既可作為新竣工管道的檢測、驗收手段,也可對正在運行的管道進行定期監測。
•對管道路由定位、測深。•對管道外防腐層破損狀況評估。
•對管道外防腐層破損點定位。•對重要管道進行定期跟蹤檢測。
•對新設管道防腐層施工質量驗收。•對主管道上分支輸油管進行檢查。
•對管道陰極防腐保護效果評估。
PCM技術特點:
•具有管線定位儀的全部功能,可以對長輸管線進行定位、測深,可測電流強度大小和確定電流方向,大功率發射機,一次連接,測試距離可達30Km。
•利用接收機可以儲存100個電流讀數,可利用防腐層檢測軟件,快速下載到電腦上打印成圖形并進行快速評估。
•電流測繪技術可對埋地長輸管道(石油、燃氣)、任意長度管線的防腐層破損狀況進行評估。
•適用于不同管徑、不同鋼制材料、不同防腐絕緣材料、不同環境的埋地管線,非接觸式探測和評估,無需開挖地下管線。
•發射機可使用20-50V直流電源,也可使用220V交流電,還可使用15-35V整流電源。有過壓、過載和過熱保護。
•配上A字架可將防腐層破損點定位在幾厘米之內。
•操作簡便,一人操作即可。
PCM工作原理:
由發射機和接收機兩部分組成。發射機是一個獨立的0.1A-3A的探測信號輸出設備,手持式接收機用于管道路由的追蹤和電流測量。
管道上的電流強度隨距離的增加而衰減,在管徑、管材、土壤環境不變的情況下,防腐層對地的絕緣性越好,則電流損失越少,衰減亦小。反之,若防腐層損壞,如老化、脫落、絕緣性能越差,電流損失越嚴重,衰減也就越大。
PCM采用了英國雷迪公司獨創的雙水平線圈和垂直線圈電磁技術專利。在檢測時,由發射機向管道發送4Hz甚低頻電流和128Hz/640Hz的定位電流。接收機磁力儀,使用獨特的信號處理技術,在目標管道的正上方可以精確地測量出4Hz的磁場,從而自動計算出相應的電流大小。在測量過程中,交流信號的頻率很低,該近似直流的電流在管道上的分布和衰減與直流信號基本相同。通過128Hz或640Hz的定位電流確定管道的準確位置和埋深,并能提供管道上的測繪電流的大小和方向。知道測繪電流大小分布和電流方向,技術人員可以很輕松地找出管道的破損點和與外部物體的接觸點,并通過分析電流的衰減和損失情況,實現對防腐層狀況的評估。當確保所有的破損點和外部接觸都已經清除之后,可以對該區域用PCM在選定位置重新進行電流分布測繪。
查看更多
|
|
|
RD8000PDL
RD8000PDL
產品介紹:
RD8000PDL是英國雷迪公司功能最強大的管線定位儀,具有寬廣的頻率范圍和故障查找功能。RD8000PDL除了具有RD8000PXL所有功能之外,還有更多的探測頻率(包括CATV和陰極保護),另外,還有電流方向(CD)和故障查找(FF)模式。RD8000PDL系列將取代作為行業標準的RD4000PDL地下管線探測儀。RD8000PDL系列產品響應速度更快、準確性高、可靠性更強,具有適應于任何應用的獨特功能,為用戶提供了高性價比的地下管線探測解決方案。RD8000采用最新的數字固件設計,為全球用戶提供了一種可控性極強、可靠性極高的管線儀解決方案。
技術參數:
◆ 電力/無線電
◆ 24種主動頻率–ELF,CPS,440,560,570,577,LF680,760,800,8K,9.8K,33K,65K,83K,131K,200K;CDpairs;220,256,280,285,320,340,380,400
◆ 3種探棒頻率–512,8K,33K
◆ 峰值/谷值模式
◆ 單天線模式
◆ 故障定位;CD和8K
◆ 電流方向(CD)
◆ Centros™中央處理器
◆ Compass羅盤
◆ iLOC(optional)遙控
◆ SurveyCERT™
◆ Trudepth™真深
◆ 動態過載保護
◆ StrikeAlert™穿透報警
◆ 峰值/距離箭頭
◆ 被動規避
◆ 電力模式下深度顯示
◆ eCAL™網上標定
查看更多
|
|
|
3MDynatel2250M/2250M-iD高級纜線/管道/標識器定位儀
產品信息
•用于探測地下電(光)纜和管道的走向和深度
•發射器可分別或同時發射四種不同頻率的信號,以適于不同探測距離,電纜/光纜和土質等的要求
•接收器提供三種定位模式,能測量電(光)纜的埋深以及其中的相對信號電流強度,并能檢測50或60Hz的電力信號
•能夠發射一個單獨的信號音用于線對和電纜/光纜的識別
•戶外長時間操作設計,輕便防水防震,配備點煙器電源接口
•可探測3M電子標識器(僅2250M-iD)
功能特點
發射機
功能
優勢
四種可供選擇頻率
適用各種不同情況
多種信號接入方式
(直接連接方式,耦合圈方式,感應方式)
便于適應不同接入環境
信號同時發送
便于接受機探測并定位電纜
電纜故障定位信號
準確定位電纜破皮故障點
同時發出路由跟蹤信號和故障定位信號
防止操作人員偏離被測路線
帶電壓檢測功能的歐姆表
可探測遠端接地情況和纜線外皮是否完好
自動輸出匹配
提供最大輸出信號
正常和高功率電平輸出
對長距離電纜提供高電平輸出
危險電壓顯示
警告操作者有危險情況,保證人員安全
接收機
功能
優勢
三種跟蹤模式供選擇,以確定電纜位置
方向峰值:定位快速、直觀,用于一般的路由定位和深度探測
方向空值:具有方向羅盤指示功能,非常直觀地指向管線位置,主要用于長距離管線的快速跟蹤
特殊峰值:定位精度和靈敏度極高,抗干擾能力強,用于深埋管線探測,支持2dB測深法
新型天線設計
提高探測靈敏度和準確度
測量電纜中信號電流
用于目標管線的識別,是管線密集區域區分目標管線的最有效方法
電纜/管道深度測量,提供連續測量、單次測量兩種模式和2dB法深度驗證
方便用戶根據實際需要選擇測量模式
管線路由探測時,可以同時打開電子標識器探測功能
探測路由和感應標識器兩不誤,讓你更快更準地探明地下管線
四個用戶自定義的輔助頻率
用戶可自行設定探測頻率
兩級背光LCD,高分辨率圖像顯示器,揚聲器音量多級可調
可視可聽的電纜測定,方便用戶在各種場合下進行準確測量
數值顯示故障大小
操作者可區別故障輕重
信號“擴展”功能
增加靈敏度
可與3M所有種類電子標識器配合使用
準確定位電子標識器的位置、埋深和地下管線信息,不受周邊管線干擾
RS232串口的PC接口,并配合專用管理軟件
方便配置儀表、數據上傳和軟件升級
防水、防撞設計
適合各種惡劣環境下使用
電子信息標識器讀寫功能
方便現場讀寫或修改電子信息標識器
配置比較
接收機
2250M
2250M-iD
2273M
2273M-iD
地下管線路由及深度探測
√
√
√
√
方向峰值、方向反峰值、特殊峰值定位模式
√
√
√
√
信號電流測量
√
√
√
√
擴展探測模式
√
√
√
√
預置輔助頻率
√
√
√
√
用戶自定義頻率
√
√
√
√
深度測量
√
√
√
√
管道有源探頭(ADP)測量
√
√
√
√
電纜/線對辨識
√
√
√
√
預置輔助頻率
√
√
√
√
用戶自定義頻率
√
√
√
√
信號音探測
√
√
√
√
外皮破損/屏蔽接地故障定位
√
√
數字故障強度指示器
√
√
電子標識器定位
探測所有頻率的電子標識器
√
√
電子標識器信息管理軟件
√
√
電子標識器讀寫功能
√
√
雙電子標識器頻率同時搜索
√
√
電子標識器深度測量
√
√
管線路由探測時的電子標識器感應功能
√
√
其他
兩級背光高分辨率LCD
√
√
√
√
系統自檢功能
√
√
√
√
采用RS232串口的PC接口
√
√
√
√
用戶配置接口
√
√
√
√
GPS數據接口
√
√
√
√
藍牙數據傳輸接口擴展
√
√
發射機
同時發送所有頻率信號
√
√
√
√
內置數字歐姆表
√
√
√
√
危險電壓指示及告警
√
√
√
√
三種信號接入方式(直連、耦合、感應)
√
√
√
√
自動輸出匹配
√
√
√
√
高/正常輸出水平
√
√
√
√
電纜外皮故障信號
√
√
同時發射故障定位和路由跟蹤信號
√
√
查看更多
|
|
|
RD8000PXL
產品介紹:
RD8000PXL是行業標準的高性能管線定位儀,標準配置包括一系列主動、被動和探棒頻率,以及很多其他獨特的功能。RD8000PXL系列將取代作為行業標準的RD4000PXL地下管線探測儀。RD8000PXL產品響應速度更快、準確性高、可靠性更強,具有適應于任何應用的獨特功能,為用戶提供了高性價比的地下管線探測解決方案。RD8000采用最新的數字固件設計,為全球用戶提供了一種可控性極強、可靠性極高的管線儀解決方案。
技術參數:
◆ 電力/無線電
◆ 7種主動頻率–LF,8K,33K,65K,83K,131K,200K.
◆ 3種探棒頻率–512,8K,33K
◆ 峰值/谷值模式
◆ 單天線模式
◆ Centros™中央處理器
◆ Compass羅盤
◆ iLOC(optional)遙控
◆ SurveyCERT™
◆ TruDepth™真深
◆ 動態過載保護
◆ StrikeAlert™穿透報警
◆ 峰值/距離箭頭
◆ 被動規避
◆ eCAL™網上標定
查看更多
|
查看更多
|
|
