殼體部件
殼體是由耐氣候變化的鑄鋁合金制成，表層已涂色. 依照結構設計形式可分為法蘭盤（圖3中1）連接或螺紋連接（圖3中2）. 對殼體的變型品種選項將在下文第5點（單浮子瓦斯繼電器）和第7點（ 雙浮子瓦斯繼電器）中加以說明. 其他選項歡迎垂詢.
為了監控開關系統的功能，殼體上裝有玻璃視窗（圖3中3）. 通過玻璃視窗上的數據刻度可以讀出聚集氣體的體積量.
在設備上的玻璃視窗前可安裝一塊能向上掀起的翻蓋板（圖3中4）進行保護.

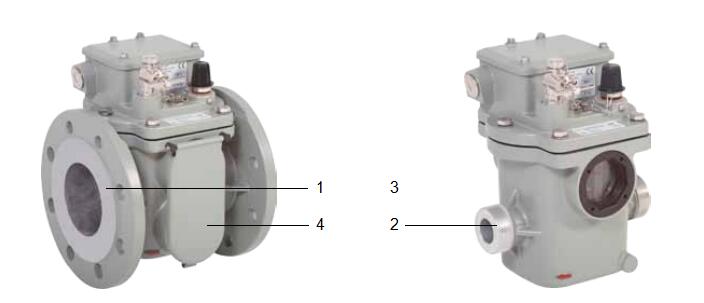

圖3 – 左圖為采用法蘭盤連接的殼體，右圖為采用螺紋連接的殼體
頂蓋部件
頂蓋是由耐氣候變化的鑄鋁合金制成，表層已涂色. 頂蓋部件上部有一個接線盒(圖4中1)，在接線盒前面有一個放氣閥(圖4中2)和一個用悶蓋螺母(圖4中3)覆蓋的測試按鈕，同時上面還附有一個測試按鈕操作說明標牌(圖4中4). 接線盒中除了有一個接地點(圖4中5)外，頂蓋底板內還裝有電力引線端子(圖4中6). 通過電力引線端子的數量可以決定涉及干簧管類型與數量的開關系統的布線配置.

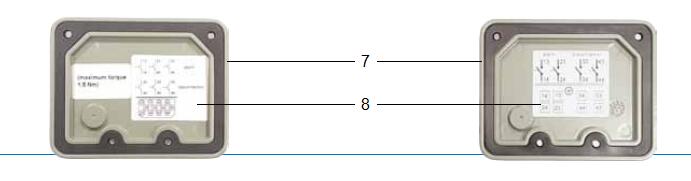

接線盒通過一塊蓋板(圖4中7) 實現防觸電與防污染地鎖閉. 在蓋板內側可以清楚地看到電路符號和接線布局示意圖(圖4中8). 連接線通過一個電纜螺旋固定接頭(圖4中9) 被引入接線盒中.

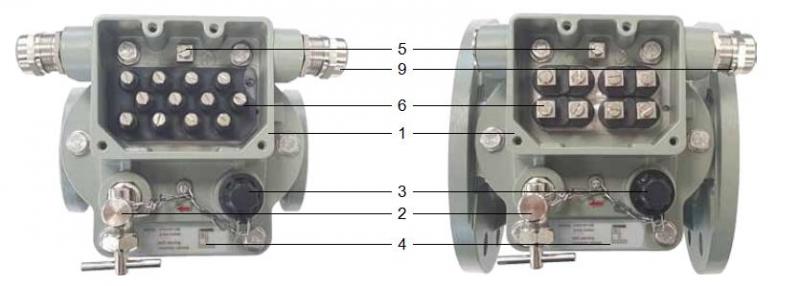

圖 4 – 拆卸下蓋板瓦斯繼電器俯視圖，左邊有六個，右邊有四個磁觸點式干簧管
1.工作原理
瓦斯繼電器被安裝在受保護設備（變壓器、接地電抗器）的油箱與儲油柜之間的管道中.在正常工作狀態下，它內部充滿了絕緣液體.
單浮子瓦斯繼電器中的單個浮子和雙浮子瓦斯繼電器中的兩個浮子借助浮力處于它們的最高位置.
在單浮子瓦斯繼電器中，上、下開關系統的功能是統一的.所以當出現故障時，變壓器立即斷路，與電網斷開.
瓦斯繼電器的工作原理在此使用雙浮子瓦斯繼電器進行描述. 當變壓器內部出現故障時， 瓦斯繼電器將會做出如下的反應:

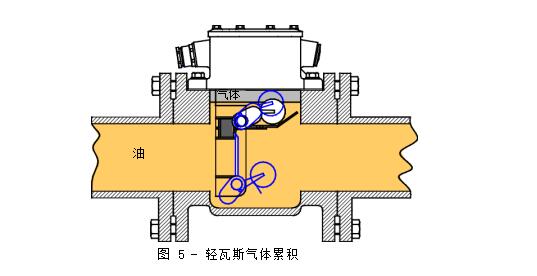

1.1.輕瓦斯氣體累積
故障：在絕緣液中存在未溶解的氣體.
反應：氣體在液體中上升，逐漸聚集在瓦斯繼電器內并擠壓絕緣液面. 隨著液面的下降， 上浮子也一同下降.
通過浮子的運動，將啟動一個開關觸點(磁觸點式干簧管)，由此發出報警信號. 但下浮子不受影響，因為達到一定的氣體量后一部分可以通過管道向儲油柜流出.

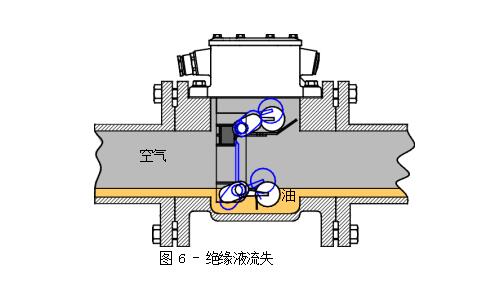

1.2.絕緣液流失
故障：由于滲漏造成絕緣液流失.
反應：隨著液面的下降，儲油柜、管道以及瓦斯繼電器被排空。 首先上浮子下沉，啟動報警信號。當液體繼續流失，下浮子下沉并啟動一個開關觸點，由此使變壓器斷路。
1.3.絕緣液體流動
故障：由于一個突發性/自發性事件而產生向儲油柜方向運動的壓力波流.
反應：壓力波流沖擊到安裝在液流中的擋板，當波流的流速超過擋板的動作值時，擋板順波流的方向運動.
通過這一運動，啟動開關觸點. 由此變壓器斷路. 當壓力波流消退后，下開關系統回復原位.
EMB 公司瓦斯繼電器的擋板是由恒磁磁鐵控制.
2.智能型瓦斯繼電器
除了瓦斯繼電器的標準功能，即借助機械式開關機構對氣體釋放，油涌流或完全油流失作出反應之外，傳感技術還能提供更多有益的附加功能。這些功能可以對變壓器的監控進行最廣泛化并使其具有最可靠性。
瓦斯繼電器可以配備以下的傳感器：
-
瓦斯氣量傳感器 – NM結構系列 (圖27中1)
-
溫度傳感器 (圖27中2)
-
溫濕度傳感器 (圖27中3)
這些元件能夠?qū)怏w累積形成，油中水分以及溫度進行持續性監控。這樣可以及早發現變壓器內部
出現的故障，并及時對故障作出反應，從而達到延長變壓器使用壽命之目的。
圖 27 - 智能型瓦斯繼電器附加功能
|
|
3.瓦斯繼電器附加設備

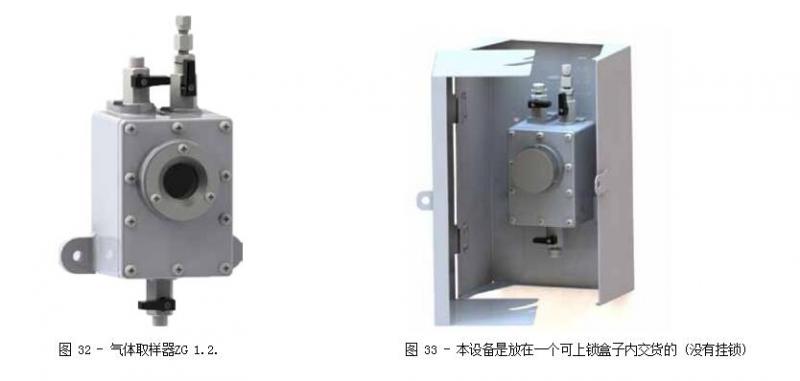

3.1氣體取樣器ZG 1.2.

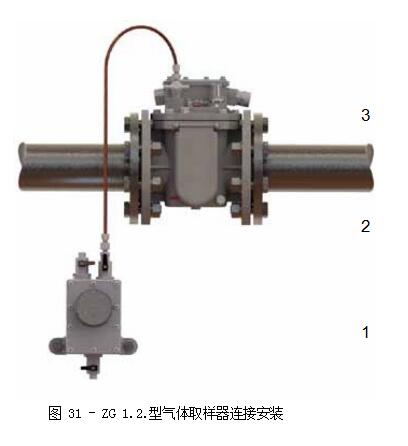

氣體采樣裝置（圖31中1）通過管道（圖31中2
）連接到氣體繼電器（圖31中3）并連接到變壓器。
它允許收集在正常工作高度的氣體繼電器中收集的氣體。

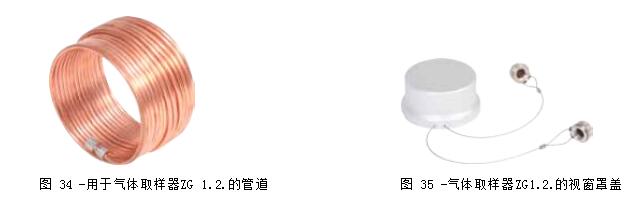

此外，氣體取樣器配置了玻璃視窗蓋護板(圖 35)。
管道長度可依客戶提出的要求提供（見氣體取樣器ZG 1.2.的技術數據）。
本設備可選能上鎖的盒子(圖 33)供貨。
4.用于瓦斯繼電器的其他附加設備

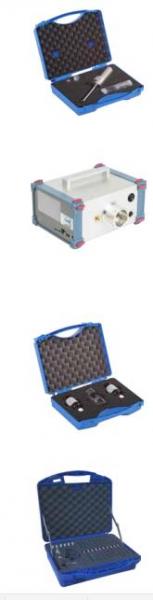

 瓦斯氣體采樣器BGS
瓦斯氣體采樣器用于確保從瓦斯繼電器或氣體取樣器中采樣及運輸?shù)陌踩?。裝料容積為
瓦斯氣體-檢測儀BGT 4.1 和 BGT 4.2
瓦斯氣體檢測儀用于測量和分析積聚在瓦斯繼電器油中游離氣體。BGT 4.1 用于確定瓦斯氣體中的氫氣濃度。
瓦斯氣體檢測儀BGT 4.2 可以用來確定瓦斯氣體中氫氣、二氧化碳、一氧化碳，碳氫化合物總和以及乙炔的濃度。
瓦斯氣體采樣器屬供貨范圍。
氣體檢測器ZG 3.1.
氣體檢測器用于檢查聚集在瓦斯繼電器內的氣體. 它既可以直接安裝在瓦斯繼電器的放氣閥上，又可以安裝在氣體取樣器的排氣龍頭上. 瓦斯氣體流經兩種不同化學溶液，通過觀察溶液的顏色反應可以推斷故障的類型.
用氣體檢測器進行檢查并不能取代用氣體色譜法進行的分析調查.
氣體檢測器ZG 3.2.
ZG 3.2. 氣體檢測器使在變壓器瓦斯氣體內實行快速地更廣泛的監測成為可能。對存在的氫氣、一氧化碳進行定性分析。
氣體檢測器只會和BGS（瓦斯氣體采樣器）結合使用，因此能夠更加靈活和自由地選擇監測場地。

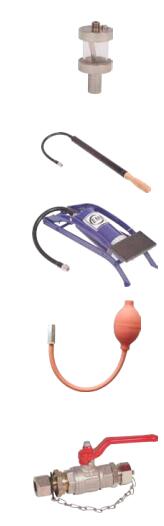

回程安全裝置ZG 4.1.
回程安全裝置的功能是阻止絕緣液體侵入氣體檢測器內. 它被安裝在瓦斯繼電器和氣體檢測器之間或者氣體取樣器與氣體檢測器之間.
檢測充氣泵ZG 5.1., ZG 5.2. 和 ZG 5.3.
使用檢測充氣泵可以通過充氣的方式對瓦斯繼電器上開關系統(報警) 功能進行檢查. 可以直接在瓦斯繼電器上實施檢測. 為此應使檢測充氣泵與瓦斯繼電器的測試閥相連. 若通過氣體取樣器實施檢測工作，那么應使檢測充氣泵與氣體取樣器的放氣龍頭相連.
-
ZG 5.1. 手動操作
-
ZG 5.2. 腳踏操作
-
ZG 5.3. 手動操作
油取樣器ZG 6.1.
油取樣器通過一根管道與瓦斯繼電器相連，用于從瓦斯繼電器中提取油樣(適用于配備放油旋塞的瓦斯繼電器). 管道可依照客戶的要求供貨.
5.其他保護設備

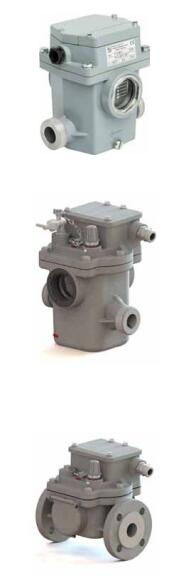

 瓦斯繼電器 70型 (2 RB-1)
管道標稱內徑 DN： 25 mm (1“) 連接方式：螺紋連接
瓦斯繼電器用于有軌機車22型 (BB 25)
管道公稱內徑: 25 mm (1“) 連接方式: 螺紋
以及
04型 (BG 25)
21型 (BG 25 S)
06型 (BF 25/10)
08型 (BF 50/10) 等.

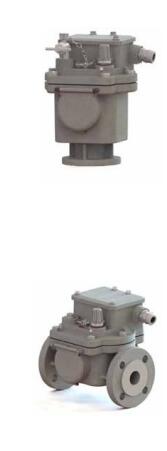

有載分接開關監控繼電器12型 (ÜRF 25/10)
15型 (ÜRF 25)
16型 (ÜRF 25/10-26)
有載分接開關的監控繼電器也被稱為有載分接開關保護繼電器或者油流繼電器，是一種對充滿絕緣液體的有載分接開關進行監控的設備. 它的作用是防止有載分接開關和變壓器受到損壞. 監控繼電器對流向儲油柜的不允許的過高油流作出反應、輸出信號并立即切斷有載分接開關和變壓器的電壓.
管道標稱內徑： 25 mm （1“） 連接方式：法蘭盤
變壓器氣體繼電器80型 (CF 38)
本氣體繼電器既可以用在開放式變壓器上，也可以用在密封式變壓器上。
在帶有儲油柜開放式變壓器上，80型一方面作為膠囊破裂報警器用于監控儲油柜中的液壓補償器（氣囊），另一方面，它還可以作為氣體繼電器安裝在變壓器頂部使用。
在無氮氣墊密封式變壓器上，氣體繼電器用于監測可能的氣體形成。管道公稱內徑：DN: 38 mm
連接方式：法蘭盤
流體顯示器 13型 (SG 25)
11型 (SF 25)
14型 (SF 25/10)
流體顯示器是一種保護繼電器，用于監控機械設備和變壓器的油潤滑或油冷卻循環系統。它的職責是，當在油循環系統中出現故障時發出警報或關閉設備電源，從而防止損失出現。
流體顯示器使用極微弱工作壓力運作，因此它也可以安裝在油回路管道中，從油管道中獲得的油流下降壓力足以使其運作。
管道公稱內徑: 25mm (1“) 連接方式: 螺紋或法蘭盤
6.呼吸緩沖箱 G3B
用于延長變壓器的使用壽命
在油中溶解的氧會加速變壓器絕緣系統的老化，而其中被消耗的氧又會由于變壓器開放式的結構從大氣中不斷得到補充.這種長期效應將導致不良影響.
因此，可把呼吸緩沖箱看作一種解決方案，即在變壓器呼吸管道內以及干燥模塊之前安裝呼吸緩沖箱(G3B)，從而達到對變壓器密封的目的.
|
|
